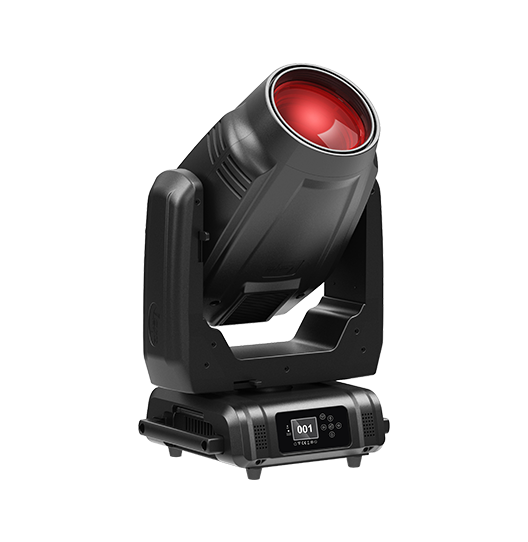

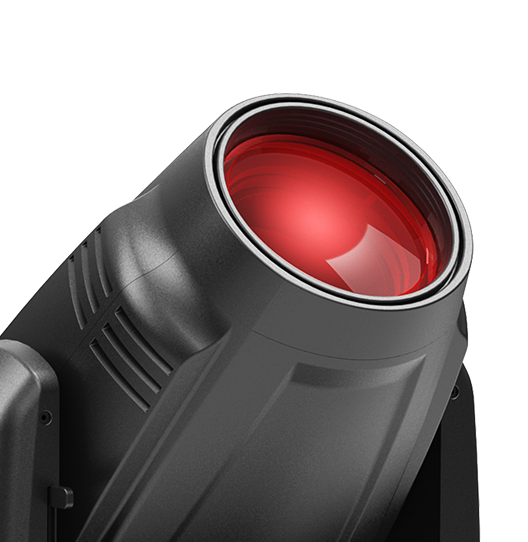

G21 HYBRID
行業標準型號：BSW-GD470BG/D20
- 詳細參數
光學系統
光源：Philips Platinum 21R，470W
色溫：7000K
光源壽命：>1500小時
掃描
水平掃描:540°或630°（16bit精度掃描）
垂直掃描:270°（16bit精度掃描）
具有自動糾錯的復位功能
顏色系統
CMY+CTO混色系統
1個色片盤：14個色片+白光，半色效果，色片可任意定位，帶雙向旋轉的彩虹效果
圖案系統
1個旋轉圖案盤：8個可插拔式圖案片+白圓，帶圖案抖動和圖案任意定位功能，圖案外徑：16.6mm
1個固定圖案盤：14個圖案片+白圓，帶圖案抖動和圖案任意定位功能
1個動態效果盤
效果
調焦
變焦范圍：光束模式：2°-24°，圖案模式：2.5°-32°,染色模式：4°-34°
帶自動調焦功能
2個棱鏡：4階條形棱鏡+8棱鏡，具有棱鏡重疊和宏功能
霧化系統
調光：0-100%線性調光
頻閃：最高可達25Hz,可以選擇隨機頻閃或脈沖頻閃
防護等級
IP20
顯示

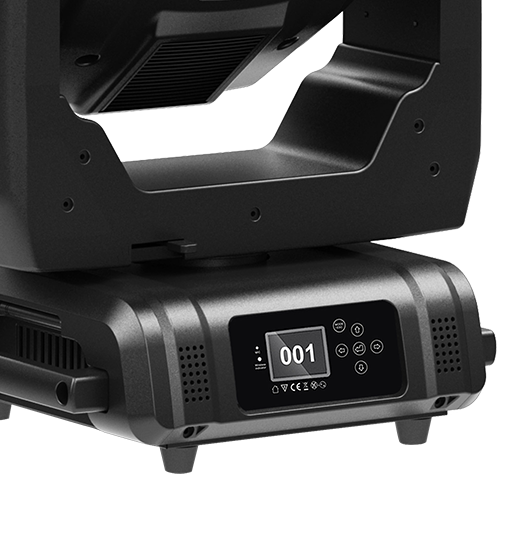

顯示屏：帶可充電式電池，無需上電就可以進入菜單設地址碼和進行其他設置；待機15秒后按鍵自動上鎖設置，防止誤操作，長按菜單鍵3秒后激活按鍵
復位檢測設置：長按左右鍵鎖住水平垂直掃描復位，可支持燈具在飛機箱內即完成復位檢測
軟件
7個內置程序可供選擇
通過DMX數據線升級
可從控臺完成更改DMX地址碼，遙控開關燈泡，機器重設等功能
顯示燈具和光源使用時間
3種通道模式:27/25/39個國際標準通道
控制
輸入信號隔離保護功能
高溫自動保護
可選內置無線功能
可選Art-Net控制
RDM協議
電氣參數
電源：AC100-240V, 50/60Hz
整燈功率：700W
尺寸重量
產品尺寸：45.7x32.5x69.8cm
包裝尺寸（紙箱）：56.5x46.5x81.5cm
凈重：31.2kgs
毛重（紙箱）：36.0kgs
光源：Philips Platinum 21R，470W
色溫：7000K
光源壽命：>1500小時
掃描
水平掃描:540°或630°（16bit精度掃描）
垂直掃描:270°（16bit精度掃描）
具有自動糾錯的復位功能
顏色系統
CMY+CTO混色系統
1個色片盤：14個色片+白光，半色效果，色片可任意定位，帶雙向旋轉的彩虹效果
圖案系統
1個旋轉圖案盤：8個可插拔式圖案片+白圓，帶圖案抖動和圖案任意定位功能，圖案外徑：16.6mm
1個固定圖案盤：14個圖案片+白圓，帶圖案抖動和圖案任意定位功能
1個動態效果盤
效果
調焦
變焦范圍：光束模式：2°-24°，圖案模式：2.5°-32°,染色模式：4°-34°
帶自動調焦功能
2個棱鏡：4階條形棱鏡+8棱鏡，具有棱鏡重疊和宏功能
霧化系統
調光：0-100%線性調光
頻閃：最高可達25Hz,可以選擇隨機頻閃或脈沖頻閃
防護等級
IP20
顯示
顯示屏：帶可充電式電池，無需上電就可以進入菜單設地址碼和進行其他設置；待機15秒后按鍵自動上鎖設置，防止誤操作，長按菜單鍵3秒后激活按鍵
復位檢測設置：長按左右鍵鎖住水平垂直掃描復位，可支持燈具在飛機箱內即完成復位檢測
軟件
7個內置程序可供選擇
通過DMX數據線升級
可從控臺完成更改DMX地址碼，遙控開關燈泡，機器重設等功能
顯示燈具和光源使用時間
3種通道模式:27/25/39個國際標準通道
控制
輸入信號隔離保護功能
高溫自動保護
可選內置無線功能
可選Art-Net控制
RDM協議
電氣參數
電源：AC100-240V, 50/60Hz
整燈功率：700W
尺寸重量
產品尺寸：45.7x32.5x69.8cm
包裝尺寸（紙箱）：56.5x46.5x81.5cm
凈重：31.2kgs
毛重（紙箱）：36.0kgs
產品參數及圖片僅供參考，更改恕不另行通知，具體以實物為準，本公司保留最終解釋權。

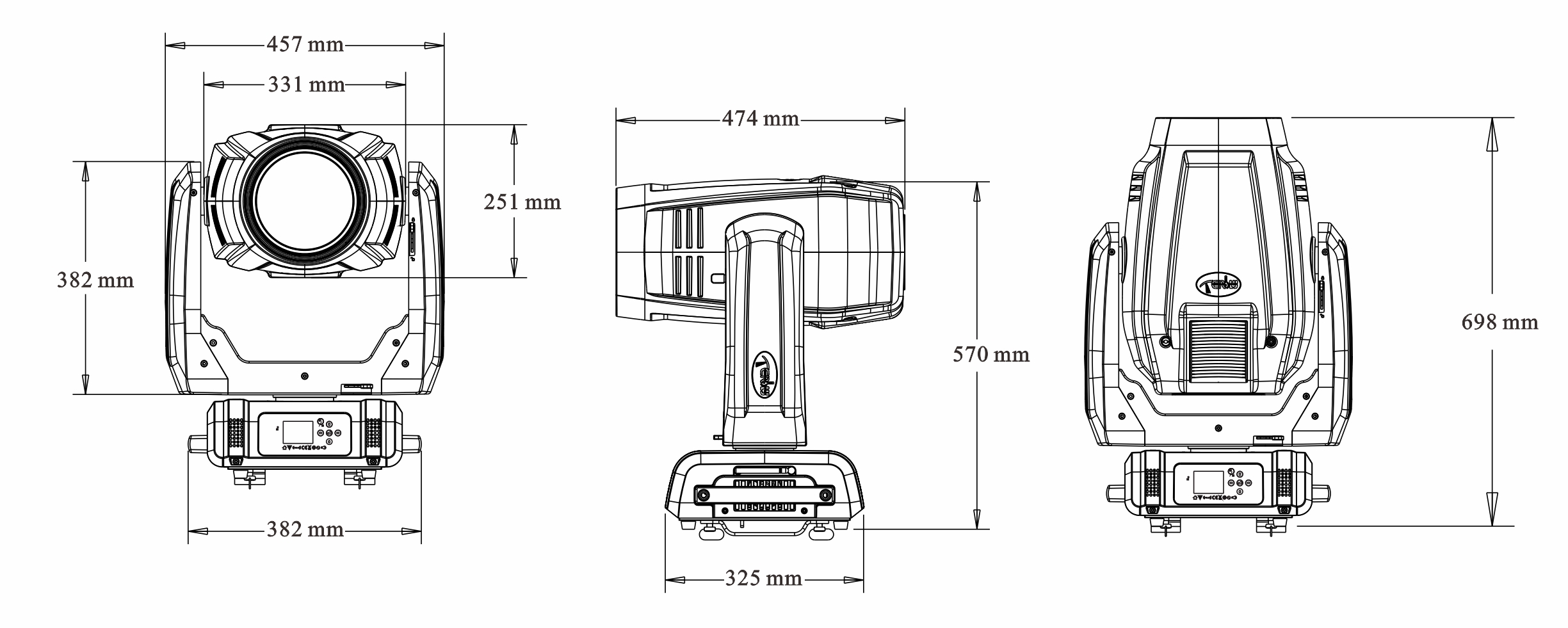

- 尺寸圖

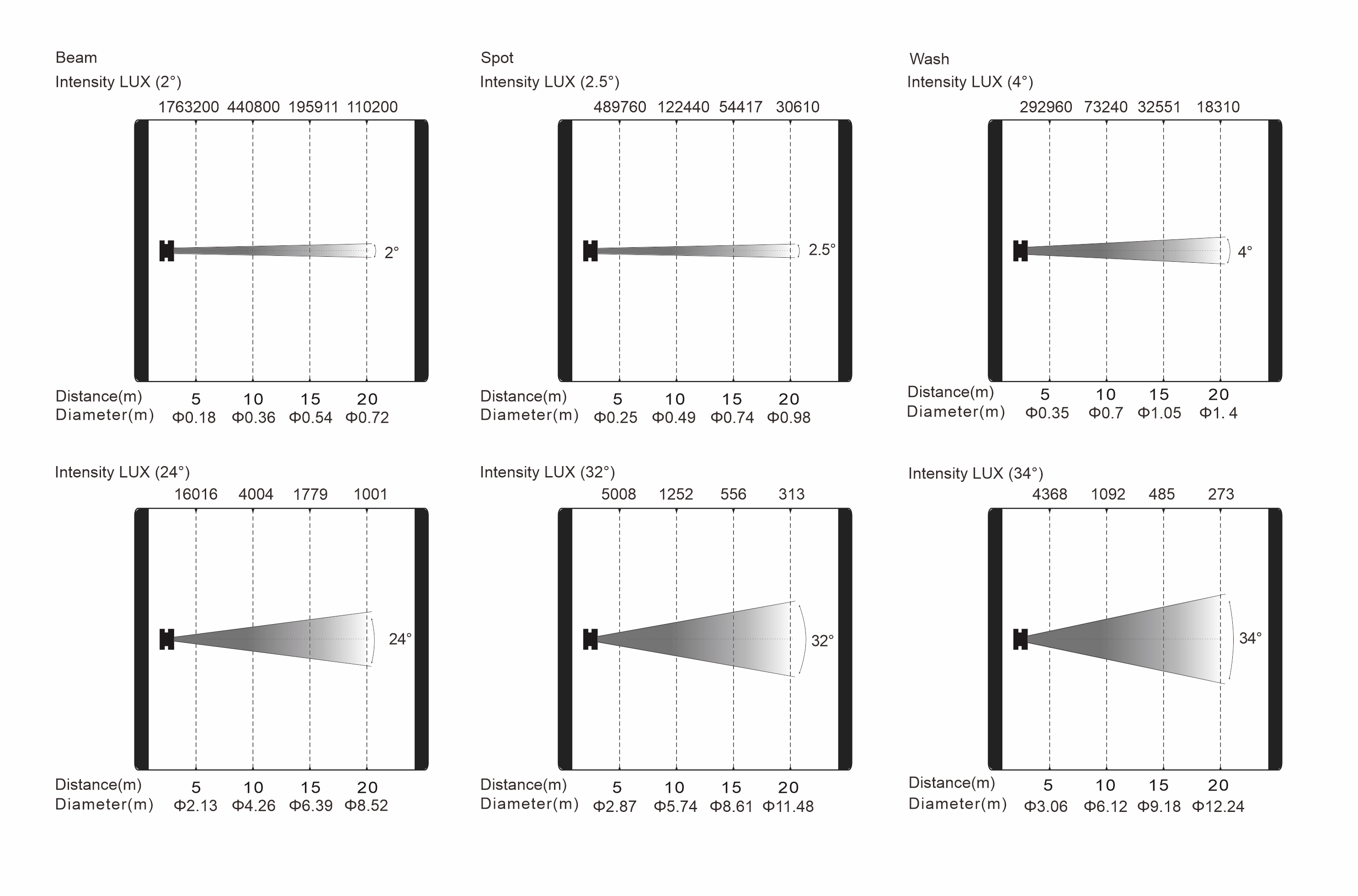

- 照度圖
- 特效

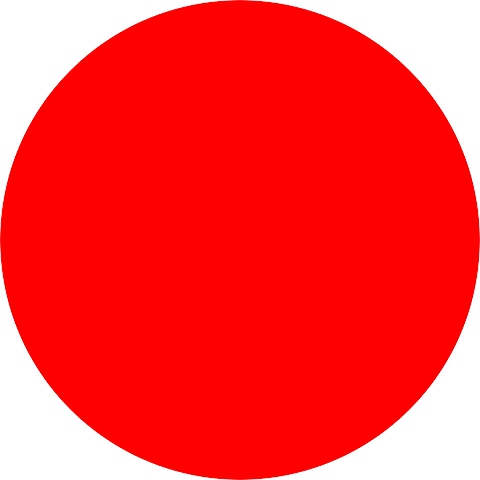

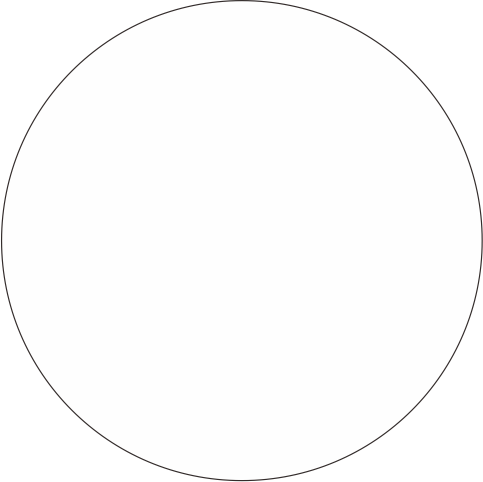

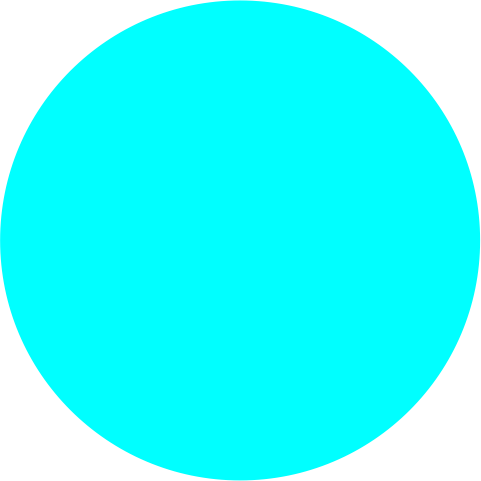

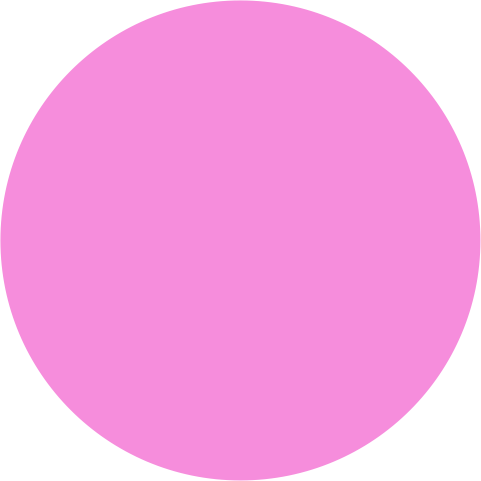

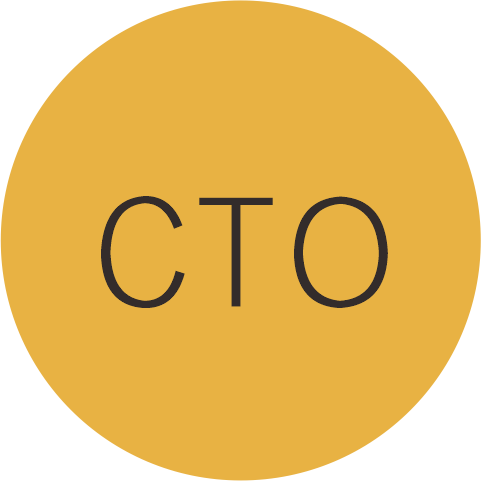

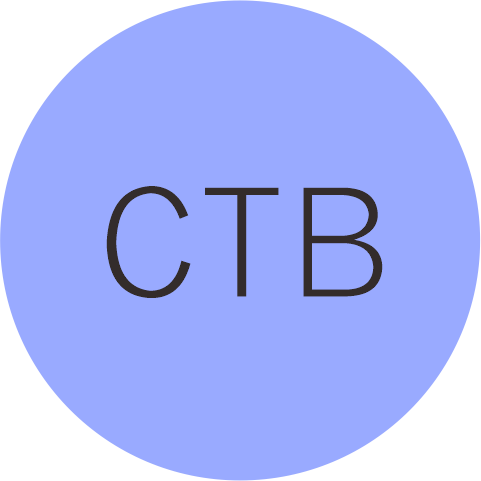

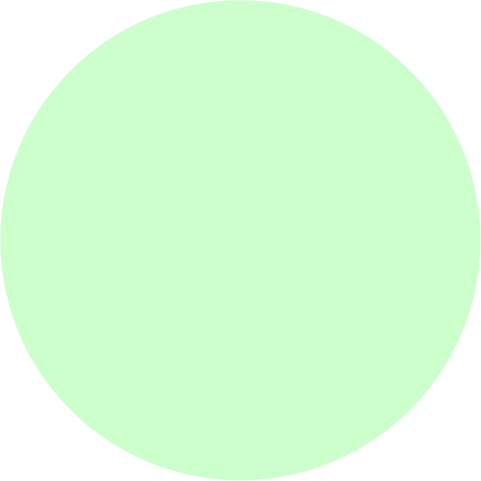

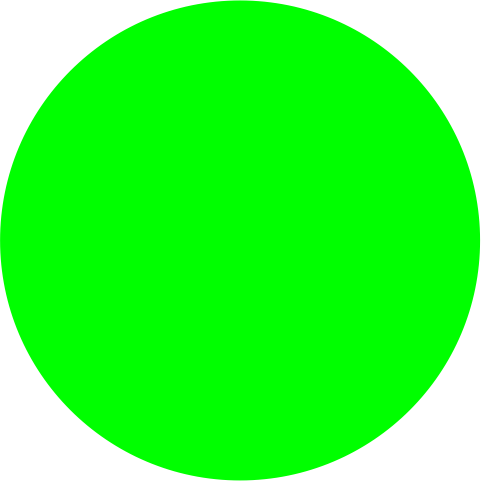

色片盤：

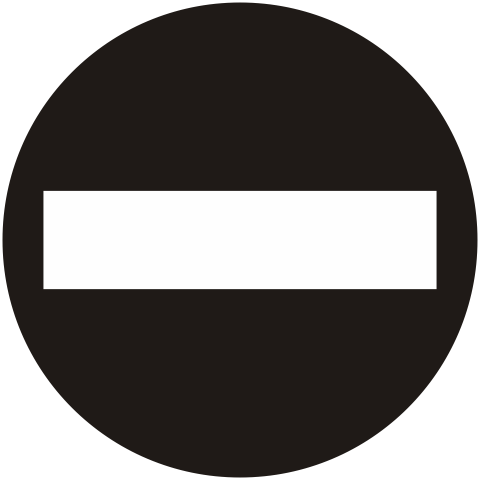

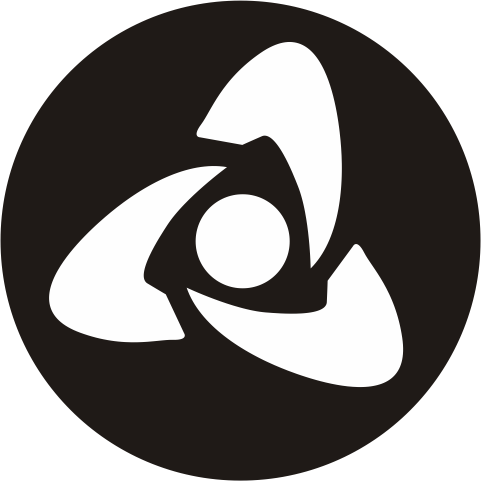

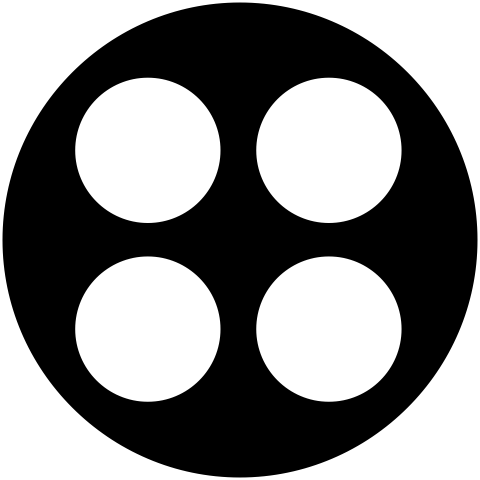

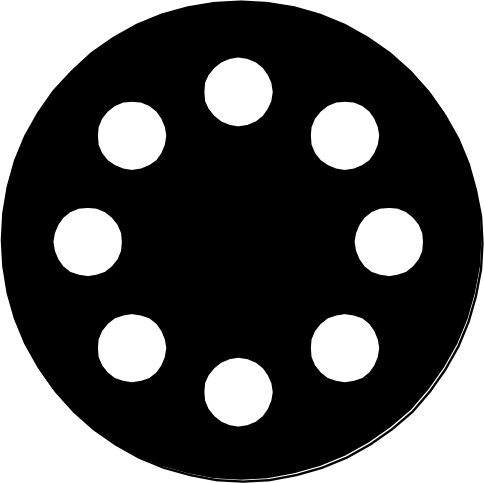

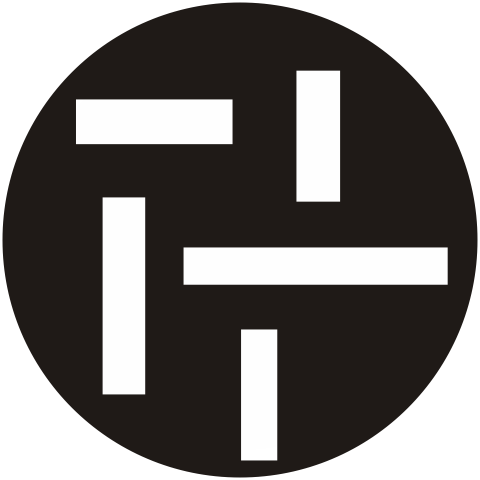

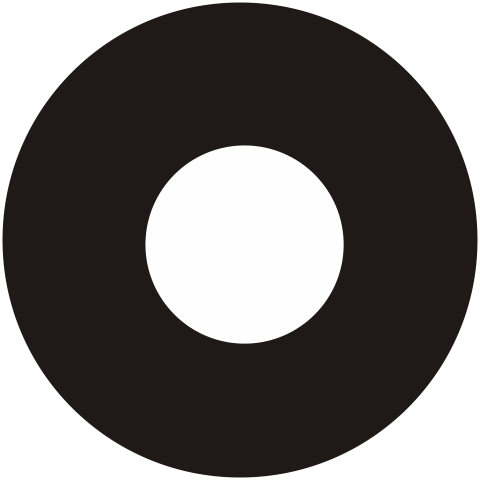

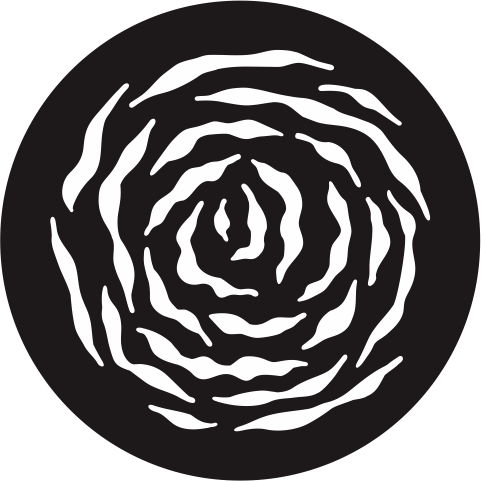

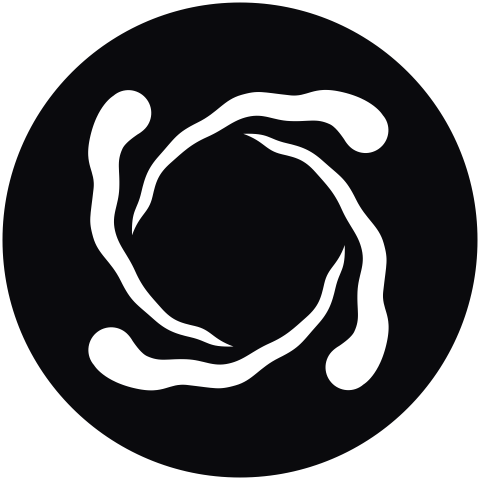

旋轉圖案盤：

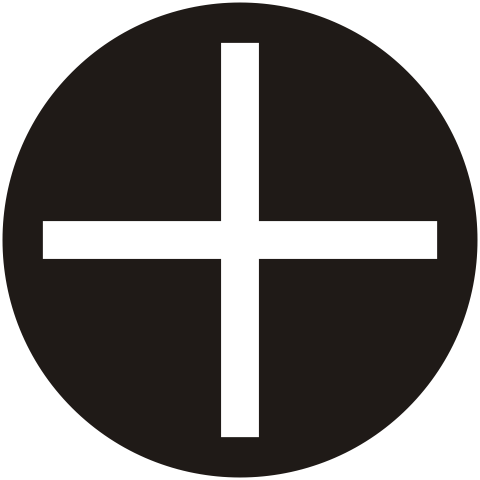

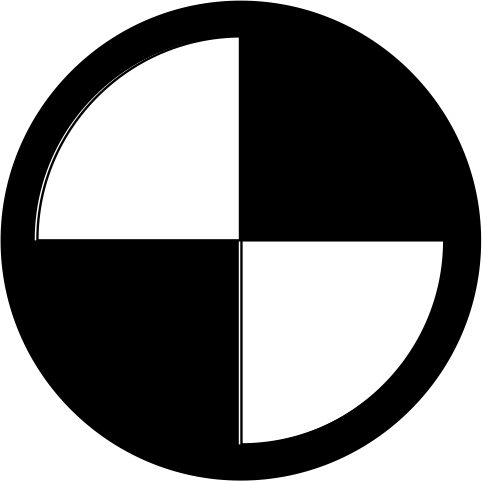

固定圖案盤：

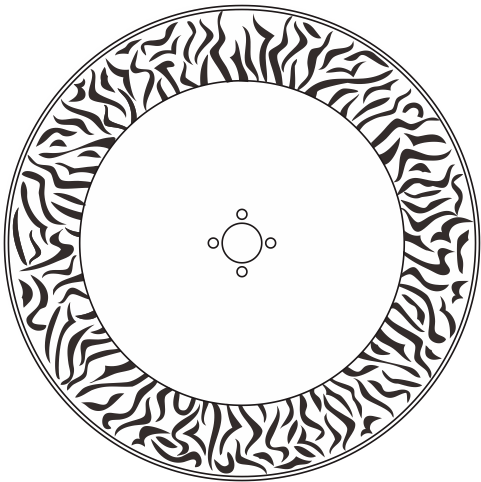

動態效果盤：
- 視頻
- 相關資料與工具下載
-
通道表 G21 HYBRID PDF 0.14MB
-
燈庫 G21 Hybrid(grandMA3 GDTF) RAR 0.36MB G21 HYBRID(Avolites R20) RAR 0.01MB G21 HYBRID(grandMA1) RAR 0.01MB G21 HYBRID(grandMA2) RAR 0.02MB G21HYBRID(Avolites D4) RAR 0.35MB G21 HYBRID(Compulite Vector series) RAR 0.39MB G21 Hybrid(grandMA3 GDTF) RAR 0.36MB
-
產品CAD尺寸圖 G21 HYBRID_CAD Symbol 3D.DWG 3D模型文件 DWG 0.82MB G21 HYBRID_Dimensional Drawings.dwg 2D尺寸圖文件 DWG 1.54MB
